15820
富樂欣80修補劑是一種100%純質(zhì)，不含有機揮發(fā)性物質(zhì)，抗撕裂性且質(zhì)地強韌的胺脂（Urethane）橡膠修補劑襯護材料，可用來修補或襯護一些容易因沖擊、碰撞、磨擦、振動或熱脹冷縮而導(dǎo)致?lián)p壞的機具、設(shè)備或容器。
Phone: 18930426792? Mobile: 021-67769720
富樂欣80修補劑是一種100%純質(zhì)，不含有機揮發(fā)性物質(zhì)，抗撕裂性且質(zhì)地強韌的胺脂（Urethane）橡膠修補劑襯護材料，可用來修補或襯護一些容易因沖擊、碰撞、磨擦、振動或熱脹冷縮而導(dǎo)致?lián)p壞的機具、設(shè)備或容器。
● 兩劑型，混合容易，使用方便；
● 可用抹刀施工，固化后形成平滑、堅固的修護表面。
● 與金屬、水泥、橡膠、木材、FRP 等材質(zhì)表面均有良好的接著力。
● 固化收縮度小，適合翻制模型及其他塑型用途。
● 橡膠制設(shè)備與組件，如：橡膠輸送帶、橡膠滾輪、橡膠護墊、橡膠零件的修補。
● 金屬及其他材質(zhì)機具設(shè)備及容器之膠護、防震、耐磨、耐擴張收縮披覆處理。
● 自制橡膠零組件。
材料物性
體積 | 23.5 吋3/磅 |
覆蓋面積 | 94 吋2／@1/4 吋厚／1 磅 |
混合后使用時間（在常溫24℃之下） | 25～30分鐘 |
脫模成型（固化） | 10小時 |
抗拉強度（ASTM D412） | 1,700 psi |
抗撕裂強度（ASTM D624） | 300 pli |
固化收縮（ASTM D2566） | 0.0014in./in. |
固化后硬度（ASTM D2240） | Shore 87A |
絕緣強度（ASTM D149） | 350Volts/Mil |
最高使用溫度范圍（干/濕） | 82℃ /120℉ |
耐化學(xué)物性
石油 | F | 10%磷酸 | F |
10%硫酸鋁 | VG | 50%磷酸 | F |
50%氫氧化鈉 | VG | 40%氫氧化鉀 | VG |
10%鹽酸 | F | 50%硫酸 | F |
VG：Very Good（佳） F：Fair（可） U：Unsatisfactory（不佳） | |||

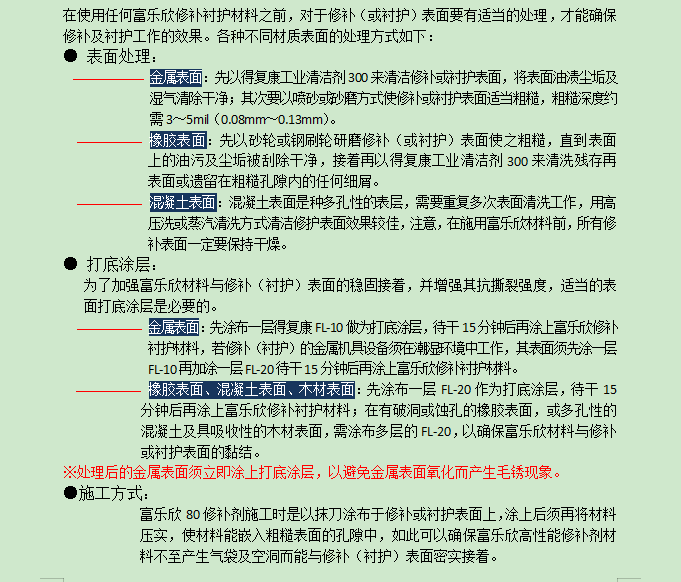

混合比例及混合方式
配比方式 | 依重量 | / |
樹脂(%) | 72 | / |
固化劑(%) | 28 | / |
混合時，請將固化劑加于樹脂罐內(nèi)，以所附竹板或攪拌棒在罐內(nèi)由底部及邊緣快速用力攪拌2分鐘（此時材料會變得較濃厚，這是正常現(xiàn)象，并不意味材料即將快速固化）然后將初步攪拌的材料倒入塑膠罐內(nèi)，再均勻攪拌2分鐘后即可使用?；旌虾罂墒褂脮r間為25～30分鐘。
● 每次1個包裝單位全部攪拌，如果必須小量使用，請注意混合比例，誤差容許率為1%。
在較低溫度環(huán)境作業(yè)下（低于18℃）為加速固化并使材料混合容易，建議使用富樂欣快干添加劑，使用快干添加劑時，富樂欣材料一次以1磅的包裝單位整罐攪拌。攪拌時，將快干添加劑加于硬化劑中國，攪拌均勻后再與富樂欣材料混合攪拌。使用快干添加劑會縮短富樂欣材料混合后的使用時間及固化時間：
添加量（添加于每磅材料） | 0g | 2g | 4g |
混合后可使用時間24℃之下（分鐘） | 30 | 20 | 10 |
混合后可使用時間4℃之下（分鐘） | 80 | 40 | 30 |
完全固化時間24℃之下（日） | 7 | 5 | 3 |
● 混合較大量的富樂欣材料時，請使用電動攪拌器來攪拌，在攪拌時，請務(wù)必將攪拌頭整個侵入容器底部，否則您可能會在攪拌時產(chǎn)生過多的氣泡，材料就不會密實，注塑的成型品表面也可能會有氣泡現(xiàn)象產(chǎn)生。

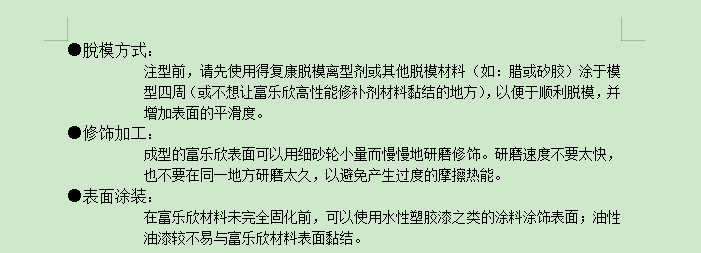

富樂欣80修補劑材料在常溫21?24℃之下，約10 小時即可固化成堅固強韌的修補或襯護表面，約2 日后完成70％?95％固化，7日后完全固化，可達(dá)到100％材料物性及功能。您可以添加快干劑以縮短固化時間，也可以用加熱方式（以熱風(fēng)機吹拂或電熱燈照射）來加速固化，其方法為先讓富樂欣高性能修補劑材料在常溫下隔夜自然固化，再加熱至 66℃約24 小時即可達(dá)到100％完全固化。
● 避免與皮膚及眼睛直接接觸，請于使用時戴上塑膠手套及安全護目鏡。
● 若因接觸皮膚引起過敏及紅斑，請以肥皂及清水沖洗；若不慎觸碰到眼睛時，請立即以清水沖洗并就醫(yī)診查
● 勿吞食、勿讓孩童取用。
● 使用本材料的工作環(huán)境須通風(fēng)良好，勿在密閉空間使用。
