15800
富樂(lè)欣80液態(tài)澆鑄劑是一種可塑性、不收縮的胺脂（Urethane）橡膠冷塑修補(bǔ)劑材料，可用澆鑄法修補(bǔ)孔洞縫隙，并做為澆制各種軟性工模夾具及膠護(hù)機(jī)具設(shè)備的材料。
Phone: 18930426792? Mobile: 021-67769720
富樂(lè)欣80液態(tài)澆鑄劑是一種可塑性、不收縮的胺脂（Urethane）橡膠冷塑修補(bǔ)劑材料，可用澆鑄法修補(bǔ)孔洞縫隙，并做為澆制各種軟性工模夾具及膠護(hù)機(jī)具設(shè)備的材料。
● 兩劑型，混合容易，使用及灌注方便；
● 固化時(shí)不變形，不收縮，可細(xì)微反映母型的原狀與細(xì)節(jié)。
● 彈性佳，拉伸三倍后仍能恢復(fù)原形。
● 澆制各種工模、夾具、治具。
● 開(kāi)孔、裂縫及伸縮縫的填補(bǔ)灌注。
● 制作裝配線上不會(huì)刮傷半成品的胎具、夾具等用途。
● 自制橡膠等配件、把手、護(hù)套及膠護(hù)機(jī)件、設(shè)備與儀器。
● 修補(bǔ)或襯護(hù)輸送設(shè)備以減少磨損及降低噪音
材料物性
混合后黏度 | 10,000cps |
體積 | 26.5 吋3/磅 |
覆蓋面積 | 106 吋2／@1/4 吋厚／1 磅 |
混合后使用時(shí)間（在常溫24℃之下） | 30分鐘 |
脫模成型（固化） | 10小時(shí) |
抗拉強(qiáng)度（ASTM D412） | 1,700 psi |
抗撕裂強(qiáng)度（ASTM D624） | 350 pli |
固化收縮（ASTM D2566） | 0.0018in./in. |
固化后硬度（ASTM D2240） | Shore 87A |
絕緣強(qiáng)度（ASTM D149） | 350Volts/Mil |
最高使用溫度范圍（干/濕） | 82℃ /120℉ |
耐化學(xué)物性
石油 | F | 10%磷酸 | VG |
10%硫酸鋁 | VG | 50%磷酸 | VG |
50%氫氧化鈉 | VG | 40%氫氧化鉀 | VG |
10%鹽酸 | VG | 50%硫酸 | VG |
VG：Very Good（佳） F：Fair（可） U：Unsatisfactory（不佳） | |||
混合比例及混合方式
配比方式 | 依重量 | / |
樹(shù)脂(%) | 77 | / |
固化劑(%) | 23 | / |
混合時(shí)，請(qǐng)將固化劑加于樹(shù)脂罐內(nèi)，以所附竹板或攪拌棒在罐內(nèi)由底部及邊緣快速用力攪拌2分鐘（此時(shí)材料會(huì)變得較濃厚，這是正常現(xiàn)象，并不意味材料即將快速固化）然后將初步攪拌的材料倒入塑膠罐內(nèi)，再均勻攪拌2分鐘后即可使用。混合后可使用時(shí)間為25～30分鐘。
● 每次1個(gè)包裝單位全部攪拌，如果必須小量使用，請(qǐng)注意混合比例，誤差容許率為1%。
● 在較低溫度環(huán)境作業(yè)下（低于18℃）為加速固化并使材料混合容易，建議使用富樂(lè)欣快干添加劑，使用快干添加劑時(shí)，富樂(lè)欣材料一次以1磅的包裝單位整罐攪拌。攪拌時(shí)，將快干添加劑加于硬化劑中國(guó)，攪拌均勻后再與富樂(lè)欣材料混合攪拌。使用快干添加劑會(huì)縮短富樂(lè)欣材料混合后的使用時(shí)間及固化時(shí)間：
添加量（添加于每磅材料） | 0g | 2g | 4g |
混合后可使用時(shí)間24℃之下（分鐘） | 30 | 20 | 10 |
混合后可使用時(shí)間4℃之下（分鐘） | 80 | 40 | 30 |
完全固化時(shí)間24℃之下（日） | 7 | 5 | 3 |
● 混合較大量的富樂(lè)欣材料時(shí)，請(qǐng)使用電動(dòng)攪拌器來(lái)攪拌，在攪拌時(shí)，請(qǐng)務(wù)必將攪拌頭整個(gè)侵入容器底部，否則您可能會(huì)在攪拌時(shí)產(chǎn)生過(guò)多的氣泡，材料就不會(huì)密實(shí)，注塑的成型品表面也可能會(huì)有氣泡現(xiàn)象產(chǎn)生。

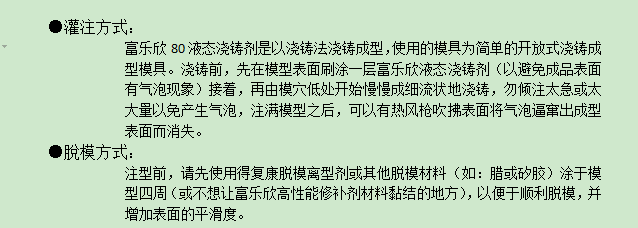

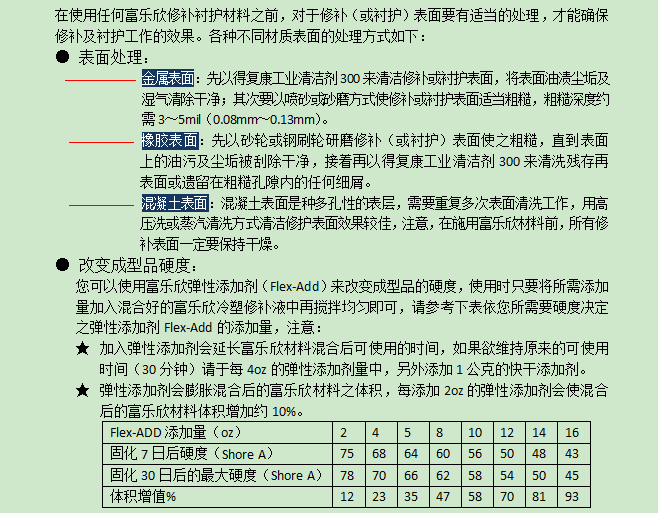

富樂(lè)欣80液態(tài)澆鑄劑材料在常溫21?24℃之下，約10 小時(shí)即可固化成堅(jiān)固強(qiáng)韌的修補(bǔ)或襯護(hù)表面，約2 日后完成70％?95％固化，7日后完全固化，可達(dá)到100％材料物性及功能。您可以添加快干劑以縮短固化時(shí)間，也可以用加熱方式（以熱風(fēng)機(jī)吹拂或電熱燈照射）來(lái)加速固化，其方法為先讓富樂(lè)欣高性能修補(bǔ)劑材料在常溫下隔夜自然固化，再加熱至 66℃約24 小時(shí)即可達(dá)到100％完全固化。
● 避免與皮膚及眼睛直接接觸，請(qǐng)于使用時(shí)戴上塑膠手套及安全護(hù)目鏡。
● 若因接觸皮膚引起過(guò)敏及紅斑，請(qǐng)以肥皂及清水沖洗；若不慎觸碰到眼睛時(shí)，請(qǐng)立即以清水沖洗并就醫(yī)診查
● 勿吞食、勿讓孩童取用。
● 使用本材料的工作環(huán)境須通風(fēng)良好，勿在密閉空間使用。
